Týnt-vaxsteypa Movable Φ10 Wire Rope Head Samsetning

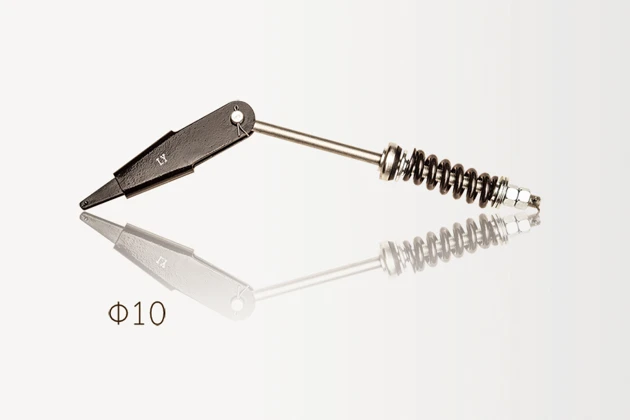

Cast Movable Φ10 Wire Rope End Fitting Samsetning Inngangur

Steypta hreyfanlega Φ10 vír reipi endafestingarsamstæðan er staðlað íhlutur sem notaður er til að tengja og festa endana á stálvírareipi. Það samanstendur aðallega af steyptu reipihausi, stillihnetu, skotplötu, pinnaskafti og samsvarandi festingum. Það er hentugur fyrir stálvírareipi með þvermál Φ10mm. Kjarnaeiginleiki þess er „hreyfanleg“ hönnun, sem, í gegnum innbyggða reipihausabyggingu og stillanlega hnetu, gerir kleift að stilla vírspennuspennuna sveigjanlega. Það státar einnig af kostum eins og miklum styrk, slitþoli og auðveldri uppsetningu og er mikið notað í lyftivélum, lyftubúnaði, byggingarlyftingum, námuvinnslu og öðrum forritum sem krefjast áreiðanlegra reipiendatenginga.

Uppbygging og virkni

Cast Rope Head

Búið til úr hágæða kolefnisstáli (eins og 45# stáli) eða álblendi (eins og 20CrMnTi) í gegnum sandsteypu eða nákvæmnissteypuferli, höfuðið er með skál-laga eða útvíkkað gróp til að koma fyrir vír reipi endann og er festur með því að steypa vír með Babbitt rop aux vír. læsing), sem tryggir stífa tengingu milli reipienda og reipihaussins. Steypuferlið tryggir samræmda heildar vélræna eiginleika reipihaussins, forðast álagsstyrk frá suðu, og hlutfallsbrot togkrafturinn er ekki minna en 90% af lágmarksbrotþoli vírstrengsins.

Stillingarhneta

Það vinnur með ytri snittari hlutanum í hala reipihaussins. Efnið er há-sterkt hnetustál (eins og 35CrMo) og yfirborðið er hita-meðhöndlað (hörku HB220-250), með slitþol og aflögunarþol. Með því að snúa hnetunni getur hún færst í ás meðfram reipihausnum og stillt þannig spennuna á stálvírreipi, hentugur fyrir kröfur um lengdarbætur við kraftmikið álag.

Skurðplata og pinnaskaft

Skurðplatan er hringlaga eða ferningur málmplata, fest við reipihausinn eða búnaðartengingarenda með pinnaskafti, notuð til að takmarka axial tilfærslu stillihnetunnar og koma í veg fyrir að hnetan losni við of mikið álag. Pinnaskaftið er hita-meðhöndlað til að tryggja að klippstyrkurinn uppfylli kröfur um nafnálag. Þvermál pinnaskaftsins og þvermál skífuplötuholsins eru truflanir sem bæta stöðugleika tengisins.

Samsvarandi festingar

Inniheldur -varnarskífur og prjóna. Þvottaskífurnar gegn-losunarefni eru úr gormstáli, sem mynda for-spennukraft með teygjanlegri aflögun til að koma í veg fyrir að hnetan losni; spjaldpinninn er settur inn í gatið á enda pinnaskaftsins, læsir pinnaskaftinu og stoðplötunni enn frekar, hentugur til öryggisverndar í titringsumhverfi.

Tæknilegar breytur

Viðfangshlutur	Forskrift
Gildandi þvermál vírreips	Φ10mm (leyfileg villa ±0,1mm)
Efni fyrir reipihaus	45# Stál (eðlilegt eftir steypu)
Metið vinnuálag	Stærri en eða jafn og 10kN (öryggisstuðull stærri en eða jafn og 5)
Stillingarhnetuþráður	M24×2 (fínn þráður, nákvæmni 6g)
Aðlögunarslag	0-50 mm (meðfram axial stefnu reipihaussins)
Þvermál pinnaskafts	Φ12mm (slökkvandi hörku HRC35-40)
Hitastig rekstrarumhverfis	-40 gráður ~ 120 gráður (engin ætandi miðill)
Yfirborðsmeðferð	Galvaniseruð (sinklagsþykkt Stærri en eða jöfn 85μm) eða svörtunarmeðferð

Vinnureglu

Reipendafesting

Kjarni Φ10mm stálvíraenda er fjarlægður og settur í gróp steypta reipihaussins. Með því að hella Babbitt málmi (eða fylla með epoxýplastefni) myndast þétt málmvinnslutengi á milli stálvíra og reipihaussins, sem tryggir samræmda álagsflutning.

Spennustilling

Snúðu stillingarhnetunni til að færa hana í ás meðfram snittari hluta kaðalhaussins. Með snertingu og þjöppun á milli hnetunnar og búnaðartengingarenda er virkri vinnulengd stálvírreipsins breytt, þannig að spennuaðlögun er náð; eftir aðlögun er hnetan læst með skotplötunni og pinnaskaftinu.

Hlaðaflutningur

Á meðan á notkun stendur er togkrafturinn sem borinn er af stálvírreipinu fluttur yfir á stillihnetuna í gegnum reipihausinn og síðan fluttur yfir á búnaðargrunninn í gegnum skífuplötuna og pinnaskaftið. Heildarbyggingin dreifir axial togkraftinum í skurðstyrk reipihaussins og þrýstistyrk hnetunnar, sem tryggir skýra og áreiðanlega kraftflæðisleið.

Uppsetning og viðhald

Uppsetningarskref

(1) Formeðferð vír: Klippið reipiendainn flatan, fjarlægðu burrs og ræmdu ytri þræðina í lengd sem er 1,5-2 sinnum þvermál reipisins í samræmi við dýpt reipiendagrópsins, haldið kaðalkjarnanum;
(2) Festing reipienda: Settu meðhöndlaða reipiendainn í raufina á steyptu reipiendanum og tryggðu jafna dreifingu þráðanna. Hellið Babbitt málmi (hitað í 450-500 gráður) í grópinn þar til hann flæðir yfir. Eftir kælingu skaltu fjarlægja umfram málmblöndu og pússa það slétt;
(3) Þráður tenging: Skrúfaðu stillihnetuna á snittari hlutann í enda reipienda, stilltu stöðuna í samræmi við nauðsynlega uppsetningarlengd, settu festiplötuna inn, settu pinna inn og settu síðan inn og beygðu spjaldpinninn til að læsa honum;
(4) Meðferð gegn -losun: Settu upp -varnarskífu á milli hnetunnar og festiplötunnar. Eftir að hafa gengið úr skugga um að allar festingar séu ekki lausar skaltu framkvæma for-spennupróf (for-álag við 20% af nafnálagi).

Viðhaldskröfur

(1) Regluleg skoðun: Athugaðu mánaðarlega hvort stillihnetan sé laus, hvort pinninn og spjaldpinninn séu vansköpuð og hvort galvaniseruðu yfirborðslagið sé tært (ef tært svæði fer yfir 10% þarf ryðfjarlægingu og -ryðmálningu);
(2) Smurning og viðhald: Berið litíum-feiti (gerð ZL-3) á snittari hlutann á hverjum ársfjórðungi til að draga úr núningi við stillingu;
(3) Hleðsluvöktun: Þegar það verður fyrir höggálagi eða yfir 1,2 sinnum álagi, þarf ekki-eyðileggjandi prófun (eins og segulmagnaðir agnaprófanir) til að athuga hvort sprungur séu í reipiendanum;
(4) Skiptistaðall: Eftir meira en 2 ára notkun eða uppsafnaðan vinnutíma sem er meiri en 5000 klst., er mælt með því að skipta um pinna og -varnarskífuna til að tryggja öryggi.

Umsóknarsviðsmyndir

Dragkerfi lyftu

Notað til að tengja enda víra á bílnum og mótvægishliðum, sem veitir stillanleg bætur fyrir lengdarbreytingar á reipi meðan á lyftu stendur;

Lyftivélar

Hentar til að festa reipienda krókasamstæðunnar í litlum krana, sem uppfyllir kraftmikla spennukröfur við lyftingar;

Framkvæmdir Vinnupallar

Notað sem festingarhluti fyrir burðarvíra-til að stilla spennujafnvægi vinnupallanna í lárétta eða lóðrétta átt;

Námuhífingarbúnaður

Notað til að tengja víra í litlum hásingum, sem tryggir stöðugan rekstur í neðanjarðar titringsumhverfi.

Kostir og eiginleikar

Mikill styrkur og öryggi

Hinn-steypti reipihaus í einu stykki forðast suðugalla og hönnunin með öryggisstuðli sem er stærri en eða jafn og 5 tryggir burðarvirki undir miklu álagi;

Sveigjanleg aðlögun

Hreyfanleg hnetahönnun gerir ráð fyrir lengdaruppbót á bilinu ±25 mm, aðlagast stærðarbreytingum við kraftmikið álag;

Þægileg uppsetning

Stöðluð snittari og pinnafesting gera kleift að setja saman og taka í sundur án sérstakra verkfæra, sem dregur úr -byggingarerfiðleikum á staðnum;

Sterk veðurþol

Yfirborðsgalvaniserun eða svörtunarmeðferð eykur tæringarþol, hentugur fyrir úti, rakt og annað flókið umhverfi;

Hagræðing kostnaðar

Í samanburði við svikin reipihausa, dregur steypuferlið úr efnistapi (minna en eða jafnt og 5%), sem leiðir til meiri kostnaðar-hagkvæmni.

Varúðarráðstafanir

1. Ekki fara yfir nafnálag til að forðast brot á reipihausi af völdum höggálags;

2. Á meðan á uppsetningu stendur skaltu ganga úr skugga um að vírreipið sé ekki skakkt innan reipihaussins til að koma í veg fyrir staðbundna streitustyrk;

3. Eftir að stillingarhnetan hefur verið læst verður að vera að fullu boginn (beygjuhorn Stærra en eða jafnt og 90 gráður) og vír ætti ekki að nota í staðinn;

4. Þegar þú tekur í sundur og gerir við verður að losa farminn fyrst; rekstur undir álagi er stranglega bönnuð;

5. Við geymslu skal setja á þurrum og loftræstum stað, forðast snertingu við sýru- og basamiðla til að koma í veg fyrir tæringu á þráðum og festingu.

Þessi vara er vottuð af ISO 9001 gæðastjórnunarkerfinu og er í samræmi við GB/T 5972-2016 "Viðhald, viðgerðir, uppsetning, skoðun og úreldingu kranavíra" staðalinn, sem veitir örugga og áreiðanlega lausn fyrir ýmsar reipiendatengingar.
