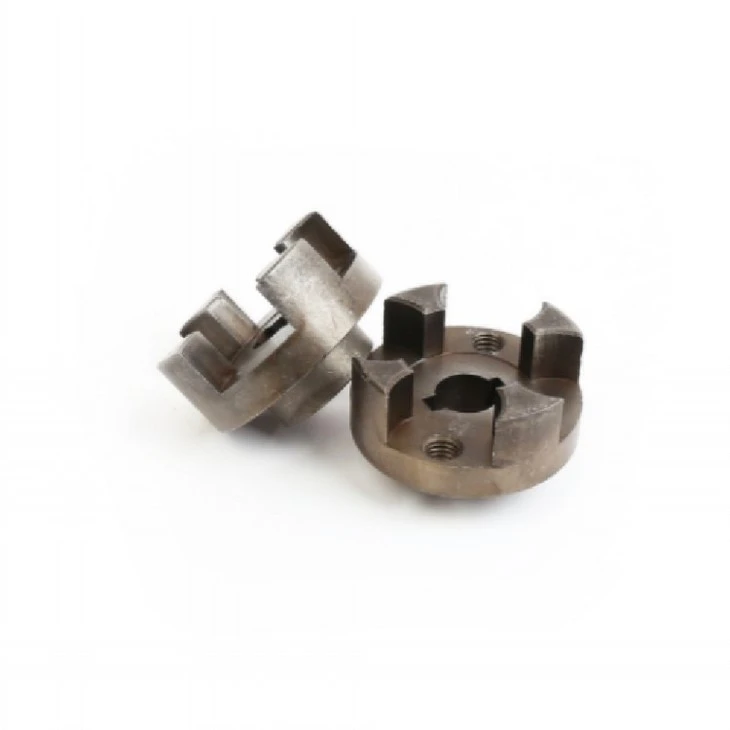

Plómutegund tengi PM Sintered Part

Vörukynning

Tengingin samanstendur af tveimur klólaga ​​bushings og plómulaga teygju, sem er settur upp á milli klólaga ​​bushinganna tveggja til að átta sig á tengingu tveggja bushinganna.

Yfirlit yfir plómutengingar

1, Treystu aðallega á tvær kló ermi og plómu teygjanlegt möskva og bera geislamyndaður extrusion til að flytja tog, þegar tveir ásar hafa hlutfallslega offset, plóma elastómer samsvarandi teygjanlegt aflögun til að ná bætur ás-, geislamynda- og hornfrávik.

2, Sem kjarna hagnýtur hlutar flutningsins er plómutengið mikið notað í málmvinnslu, námuvinnslu, jarðolíu, efnaiðnaði, þjöppu, lyftingum, flutningum, léttum iðnaði, textíl, vatnsdælu, viftu og öðrum atvinnugreinum.

3, Plómulaga teygjanlega tengingin er aðallega hentugur fyrir tíð ræsingu, jákvæðan og neikvæðan snúning, miðlungs mikinn hraða, miðlungs tog og miklar áreiðanleikakröfur vinnustaðarins, vinnuumhverfishitastigið -40 gráður ~ plús 90 gráður, hlutfallsvægi 12,5Nm ~ 28000Nm, leyfilegur hraði 1500 r/mín ~ 25000 r/mín.

Einkenni plómutengingarinnar

(1) Stöðug og áreiðanleg virkni, með góða titringsjöfnun, stuðpúða og rafeinangrun.

(2) Með stórum ás-, geisla- og hyrndarbótagetu, einföld uppbygging, auðveld uppsetning, hentugur fyrir ás- og geislauppsetningu.

(3) Það hefur góða dempunar- og titringsjöfnunareiginleika, sem getur tekið á sig nokkra sveifluorku, dregið úr sveiflustærðinni þegar farið er í gegnum titringspunktinn og dregið úr snúnings titringsálagi axial hlutans.

(4) Lítil geislamyndastærð, léttur, lítið tregðu augnablik, hentugur fyrir miðlungs og háhraða tilefni.

(5) Sérstakir teygjuhlutar úr pólýúretan hafa mikla slitþol og olíuþol, mikla burðargetu, langan endingartíma, örugg og áreiðanleg.

(6) Tengingin þarf ekki smurningu, minni viðhaldsvinnu og getur keyrt stöðugt í langan tíma.

Uppsetningarform plómutengingarinnar

Í samræmi við þarfir raunverulegra vinnuaðstæðna viðskiptavina er tengingunni skipt í eftirfarandi gerðir:

Uppsetning fyrir skrúfu fyrir optískan holu, uppsetningu skrúfa fyrir skrúfuspor, uppsetningu klemma, uppsetningu á klemmu og lyklagangi, uppsetning splínuklemma, uppsetning stækkunarhylkja osfrv.

Uppsetning stillskrúfa fyrir optískan holu: til að tengja lítið tog í gegnum N stilliskrúfur til að beita læsingarátaki á skaftið, framenda þessarar uppsetningar er skrúfsnerting við skaftið til að ná billausri sendingu, sem getur leitt til eyðileggingar á skaftinu eða í sundur erfitt.

Uppsetning lykilskrúfa: treystu á keyway drifið, í gegnum lykilinn og lyklaganginn til að ná togflutningi, þétt skrúfa til að koma í veg fyrir að lykillinn renni í lyklina, getur náð meiri togflutningi. Leyfilegt tog veltur á leyfilegum þrýstingi á yfirborði lykilbrautarinnar. Það skal tekið fram að þessi uppbygging hentar ekki fyrir mikið álag áfram og afturábak snúning þar sem ekki er þörf á bakslagi.

Klemma uppsetning: klemma núning tenging sending, bol og ermi tengingu án bakslags, þessi uppbygging er notkun rifa bol ermi holu með læsingarskrúfa læsa tog aflögun til að ná klemmu uppsetningu, getur flutt núningstog fer eftir þvermál bol

Klemning og uppsetning lykla: flutningsvægi lykla og lykla, viðbótar núningsdrif fyrir klemmu, forðast eða draga úr andstæða úthreinsun og snertiþrýsting lyklayfirborðsins.

Uppsetning stækkunarhylkis: samþætt stækkunarhylki tengd sending, hentugur fyrir hærra tog, stækkunarskrúfa er sett á teygjuhliðina, efnið er stál eða hástyrkt ál, með því að herða tengipressuhringinn N staðsetningarskrúfur (stærð breytileg, fjöldi skrúfur og forskriftir breytast) þjöppun á taper kjálka ermi, þannig að taper kjálka ermi gat aflögun til að ná togflutningi. Þessi tegund er hentugur fyrir háhraða notkun. Þessi tegund uppbygging er hentugur til að tengja og festa stigmótor og servómótor með miklum snúningskrafti, svo sem stækkaðri ermatengingu, stækkaðri ermaþindtengingu, stækkaðri ermabelgpíputengingu osfrv.

GS crock tengi án bakslags

GS tengi án bakslags samanstendur af þremur hlutum til að auðvelda axial uppsetningu. Sendingin án bakslags er tryggð undir áhrifum forspennu. Á sama tíma bætir hin fullkomna samsetning góðrar stífni og bjartsýnis titringsdeyfingar kraftmikla eiginleika flutningskerfisins til muna. Þessi uppbygging gerir uppsetningu mjög þægilega og getur sparað uppsetningartíma. Tengiteygjuefnið er sett upp undir virkni forþrýstings til að átta sig á flutningskröfum tengisins án bakslags og uppsetningin undir virkni forspennu tryggir að GS plómutengið hafi ekkert bil og engin viðbragðsseinkun. Einstök stífni og dempunareiginleikar GS plómutengingarinnar bæta kraftmikla eiginleika flutningskerfisins til muna. Kjálkatennur skafthylsunnar og kjálkatennur teygjunnar eru afskornar, sem er þægilegt fyrir „blindsamsetningu“ við samsetningu. Litla kúpt súlan á teygjutönnhliðinni er til að minnka snertiflöturinn á milli elastómertannhliðarinnar og skaftshylsunnar. Þegar þú setur upp skaltu ganga úr skugga um stærð bolshylsunnar, sem getur tryggt fráviksleiðréttingargetu tengisins.

Teygjanlegur þáttur GS tengisins er gerður úr sérstöku pólýúretan efni og bein tönn elastómerinn er settur upp undir forspennu, þannig að yfirborð teygjanlegra hluta ber ákveðna forþrýsting, þannig að stífni tengikerfisins sé betri. Teygjanlegu tennurnar jafna upp frávik í festingu og eru studdar geislamyndað af innbyggðum vef, þannig að forðast óhóflega innri aflögun við háhraða eða hraðan snúning. Ofangreind einkenni tryggja langtíma sléttan gang tengisins. Engin bakslag GS tenging hefur margs konar teygjur með mismunandi hörku, efnið er frá mjúkt til hart, svo það er auðvelt að velja það í samræmi við snúningsstífleika, titringsminnkun og aðra eiginleika til að laga sig að mismunandi tilefni. Stærð forþrýstingsins fer eftir tengiforskriftinni, stærð teygjunnar, efninu og innsetningarkraftinum þegar samsetningin er sett í fer eftir hörku teygjunnar og stærð forþrýstingsins.

Efni og eiginleikar GS tengingar án bakslags

Engin bakslag GS tenging er mikið notuð í rafrænum mæli- og eftirlitskerfi, staðsetningarskiptingu, vélarsnældu og öðrum atvinnugreinum, hægt er að skipta keðjuhlífum í samræmi við raunverulegar þarfir viðskiptavina í duftmálmvinnslu, álblöndu, sveigjanlegt járn, stál og svo framvegis. Leyfileg ás-, geisla- og hornfrávik teygjanlegra þátta með mismunandi hörku eru ekki í samræmi.

Engin bakslags GS tengi hefur eftirfarandi eiginleika:

1, engin bakslagstenging, fyrir margs konar nákvæmni sendingarskilyrði

2, lítil stærð, lítið tregðu augnablik

3, hár viðbragðshraði, stórt flutningstog, slétt notkun

4, mismunandi elastómer hörku val

5, margs konar uppsetningaraðferðir til að velja úr, til að ná hraðri uppsetningu

6, getur tekið á sig titring, bætur ás, geislamynd, axial frávik

7, með góða hitaþol, veðurþol rafmagns einangrunareiginleika
